Нагревательные модули из керамического волокна и электрические нагревательная панели из керамического волокна для промышленных печей до 1800°C.
Нагревательный модуль из керамического волокна — это готовый высокотемпературный блок, который одновременно выполняет две функции: нагрев рабочей камеры и теплоизоляцию печи. В отличие от традиционной конструкции, где нагревательные элементы отдельно подвешиваются на футеровке, в керамическом нагревательном модуле нагреватель уже интегрирован в теплоизоляционную основу из высокочистого керамического волокна.
Такая конструкция упрощает монтаж, снижает теплопотери, ускоряет выход печи на рабочую температуру и повышает равномерность нагрева. Модули применяются в промышленных электропечах, лабораторных печах, печах термообработки, трубчатых нагревателях, оборудовании для спекания порошковых материалов, керамики, литиевых батарей и других высокотемпературных процессах.
ООО «Термокомпоненты» поставляет нагревательные модули из керамического волокна под конкретную задачу заказчика: по температуре, размерам камеры, типу нагревателя, мощности, способу установки и условиям эксплуатации.
Что представляет собой керамический нагревательный модуль

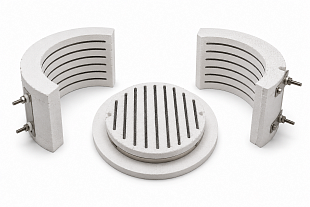

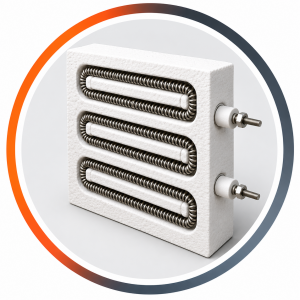

Керамический волоконный нагревательный модуль состоит из теплоизоляционного основания высокой плотности и встроенного электрического нагревательного элемента. В зависимости от температуры и режима работы используются разные типы нагревателей:
-проволочный металлический нагреватель;
-нагревательные элементы из карбида кремния SiC;
-нагреватели из дисилицида молибдена MoSi₂.
Основа модуля изготавливается из высокочистого керамического волокна с возможной корректировкой химического состава по соотношению Al₂O₃, SiO₂, ZrO₂ и других компонентов. Это позволяет подобрать материал под конкретную температуру, атмосферу и требования к долговечности.
Основные преимущества нагревательных модулей
-Двойная функция: нагрев + теплоизоляция
-Модуль одновременно служит источником тепла и теплоизоляционной футеровкой. За счет низкой теплопроводности керамического волокна снижаются теплопотери и повышается энергоэффективность печи.
-Высокая температурная стойкость
-Линейка модулей перекрывает рабочие температуры от 1100 до 1700°C, а максимальная температурная стойкость отдельных исполнений достигает 1800°C.
-Низкая теплопроводность
-Для отдельных марок теплопроводность составляет 0,084 Вт/м·К при 400°C. Это позволяет быстрее прогревать рабочую камеру и снижать расход электроэнергии.
-Керамическое волокно имеет меньшую тепловую массу по сравнению с огнеупорным кирпичом. Печь быстрее выходит на заданную температуру и быстрее реагирует на изменение режима.
-Высокая механическая прочность
-Плотность модулей составляет от 300 до 700 кг/м³. Материал имеет прочную структуру, устойчив к растрескиванию и пылеобразованию при правильной эксплуатации.
-Быстрый монтаж
-Модули могут изготавливаться стандартной или индивидуальной формы. Возможны разные способы установки: встроенный, полуоткрытый, пазовый или наружный монтаж.
-Устойчивость к термоударам
-Керамическое волокно хорошо переносит циклический нагрев и охлаждение, что особенно важно для печей периодического действия

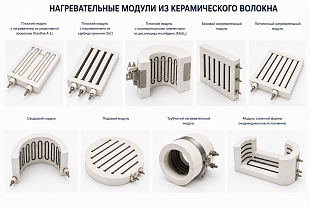

Виды нагревательных модулей по температуре и типу нагревателя
|
Марка модуля |
Рабочая температура, °C |
Плотность, кг/м³ |
Линейная усадка за 24 ч |
Теплопроводность при 400°C, Вт/м·К |
Теплопроводность при 800°C, Вт/м·К |
Теплопроводность при 1000°C, Вт/м·К |
Тип нагревательного элемента |
|
1260 |
1100 |
300–600 |
≤3,0% при 1100°C |
0,084 |
0,128 |
0,176 |
Резистивная проволока |
|
1400 |
1200 |
300–600 |
≤3,0% при 1250°C |
0,084 |
0,125 |
0,174 |
Карбид кремния SiC |
|
1500 |
1350 |
300–600 |
≤3,0% при 1300°C |
0,084 |
0,125 |
0,200 |
Карбид кремния SiC |
|
1600 |
1500 |
300–600 |
≤1,0% при 1450°C |
— |
0,160 |
0,210 |
Дисилицид молибдена MoSi₂ |
|
1700 |
1600 |
450–700 |
≤1,0% при 1550°C |
— |
0,160 |
0,210 |
Дисилицид молибдена MoSi₂ |
|
1800 |
1700 |
450–700 |
≤1,0% при 1650°C |
— |
0,160 |
0,210 |
Дисилицид молибдена MoSi₂ |
Важно: рекомендуемая рабочая температура зависит от атмосферы в печи. В окислительной или нейтральной атмосфере рекомендуется закладывать запас 100–250°C ниже предельной температуры материала. В восстановительной атмосфере запас должен быть больше — 200–350°C ниже максимальной температуры.
Варианты исполнения модулей
|
Вид исполнения |
Описание |
Где применяется |
|
Плоская нагревательная панель |
Прямоугольная панель с интегрированным нагревателем |
Боковые, задние и верхние стенки камерных печей |
|
Боковой нагревательный модуль |
Модуль для установки на стенки рабочей камеры |
Камерные и шахтные электропечи |
|
Потолочный модуль |
Панель для верхнего нагрева |
Печи с повышенными требованиями к равномерности температуры |
|
Донный модуль |
Нагрев снизу или комбинированный нагрев |
Печи с выдвижным подом, подовые печи |
|
Дверной модуль |
Нагревательная или теплоизоляционная панель для двери |
Камерные печи, печи термообработки |
|

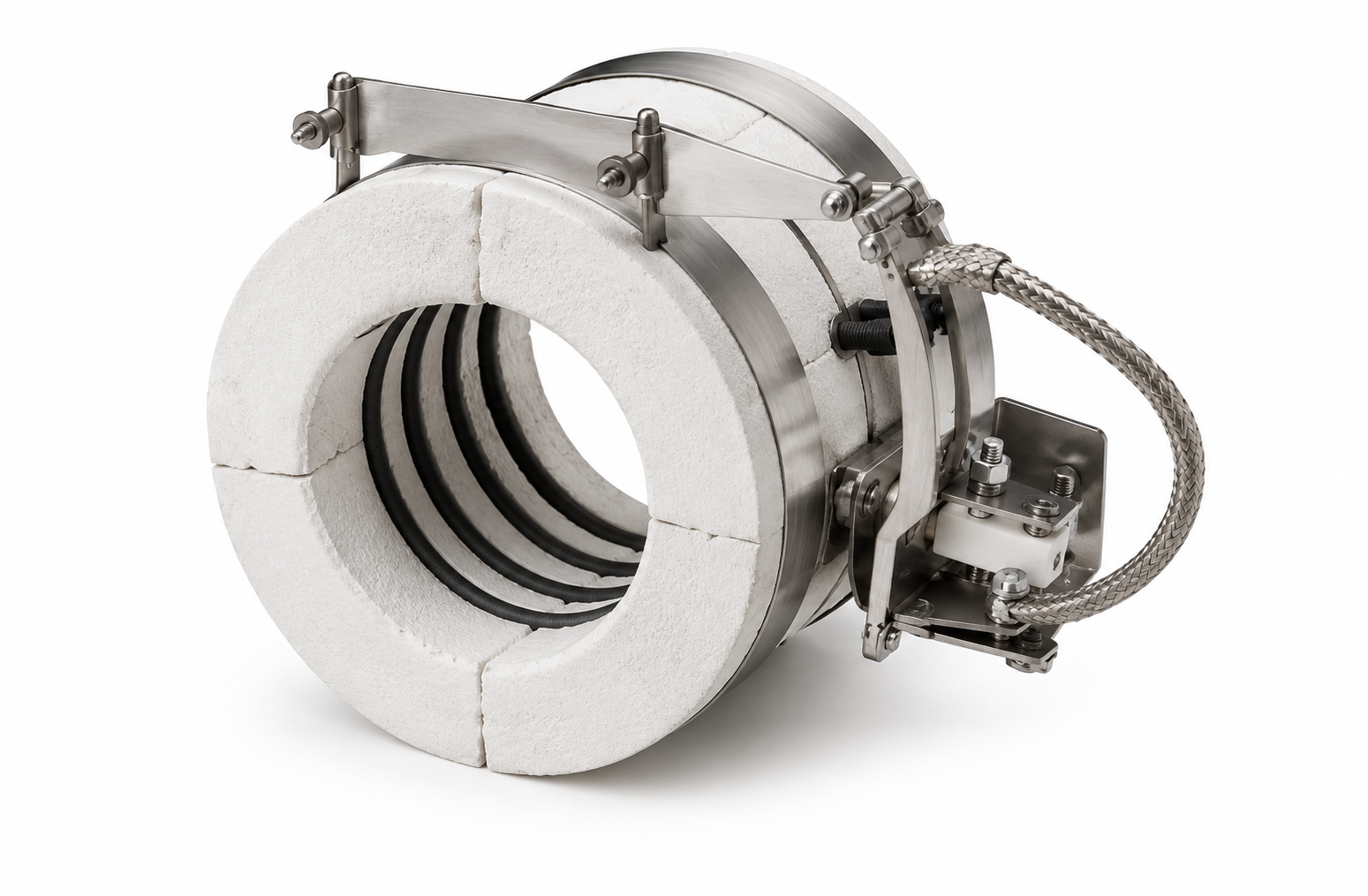

Трубчатый нагревательный модуль |
Модуль для нагрева труб и цилиндрических поверхностей |
Трубопроводы, технологические линии, нагрев жидкостей и газов |
|
Пазовый модуль |
Нагреватель установлен в специальных пазах |
Печи с обслуживаемыми нагревателями |
|
Полуоткрытый модуль |
Часть нагревателя расположена ближе к рабочему пространству |
Быстрый нагрев, повышенная теплопередача |
|
Встроенный модуль |
Нагреватель интегрирован внутрь керамического волокна |
Защищенная конструкция, равномерный нагрев |
|
Наружный модуль |
Модуль крепится к оборудованию снаружи |
Модернизация существующих установок |
Способы монтажа
Нагревательные модули могут изготавливаться под разные варианты установки:
- встроенный монтаж;
- полуоткрытый монтаж;
- монтаж в паз;
- наружное крепление;
- болтовое крепление;
- анкерное крепление;
- индивидуальная система фиксации под конструкцию печи.
Способ монтажа подбирается с учетом конструкции печи, доступности для обслуживания, температуры, мощности и расположения нагревательных зон.
Технические характеристики
|
Параметр |
Значение |
|
Наименование |
Нагревательный модуль из керамического волокна |
|
Альтернативное название |
Электрическая нагревательная панель из керамического волокна |
|
Температурный диапазон |
1100–1800°C |
|
Рабочие марки |
1260, 1400, 1500, 1600, 1700, 1800 |
|
Плотность |
300–700 кг/м³ |
|
Материал основы |
Высокочистое керамическое волокно |
|
Возможный состав |
Al₂O₃, SiO₂, ZrO₂ и другие компоненты |
|
Тип нагревателя |
Резистивная проволока, SiC, MoSi₂ |
|
Размер |
По требованиям заказчика |
|
Размер рабочей камеры |
Индивидуально |
|
Упаковка |
Картонная коробка или деревянный ящик |
|
Техническая поддержка |
Подбор, проектирование, рекомендации по монтажу |

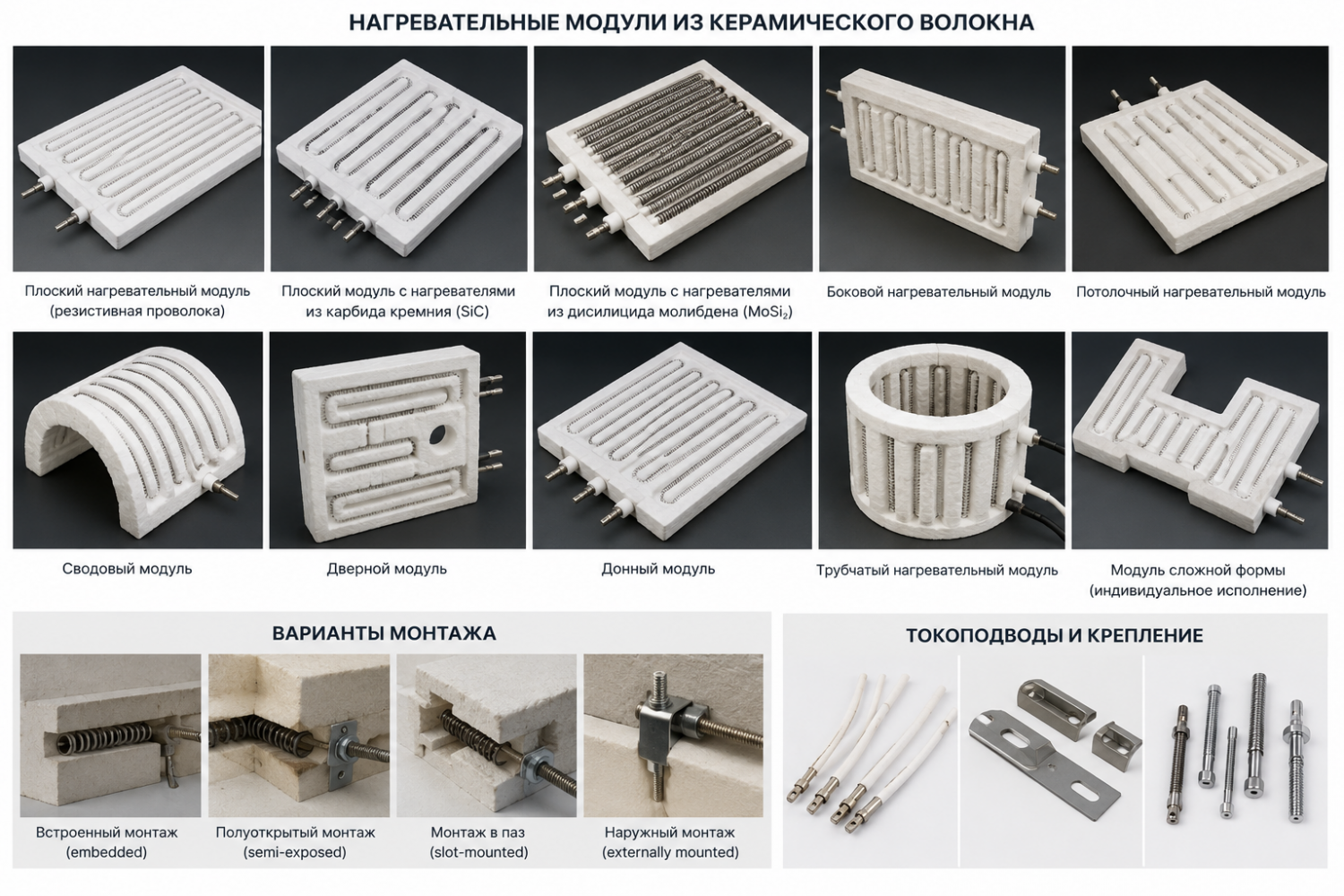

Где применяются керамические нагревательные модули
Нагревательные модули из керамического волокна применяются в оборудовании, где требуется быстрый, равномерный и энергоэффективный нагрев.
Основные области применения:
- промышленные электропечи сопротивления;
- лабораторные муфельные печи;
- камерные печи термообработки;
- печи отпуска, отжига и закалки;
- печи спекания порошковых материалов;
- оборудование для производства литий-ионных батарей;
- печи для спекания керамики;
- печи для толстопленочных схем;
- трубчатые нагреватели;
- системы нагрева трубопроводов;
- оборудование для металлургии;
- нефтехимическое оборудование;
- высокотемпературные сушильные камеры;
- специальные термические установки.
Для каких задач подходит модуль
Керамический нагревательный модуль особенно эффективен, если необходимо:
- уменьшить энергопотребление печи;
- ускорить выход на рабочую температуру;
- заменить устаревшую кирпичную футеровку;
- упростить монтаж нагревателей;
- повысить равномерность температуры;
- снизить массу футеровки;
- модернизировать существующую электропечь;
- изготовить компактную высокотемпературную камеру;
- получить готовый нагревательный блок под индивидуальные размеры.
Сравнение с традиционной футеровкой и подвесными нагревателями
|
Параметр |
Керамический нагревательный модуль |
Традиционная футеровка с подвесными нагревателями |
|
Скорость нагрева |
Высокая |
Ниже из-за большой тепловой массы |
|
Теплопотери |
Низкие |
Выше |
|
Монтаж |
Быстрый, модульный |
Более трудоемкий |
|
Обслуживание |
Замена отдельного модуля |
Часто требуется разборка футеровки |
|
Масса конструкции |
Ниже |
Выше |
|
Энергоэффективность |
Выше |
Ниже |
|
Равномерность нагрева |
Хорошая при правильной раскладке модулей |
Зависит от схемы подвеса нагревателей |
|
Подходит для модернизации |
Да |
Ограниченно |
Индивидуальное изготовление
Нагревательные модули изготавливаются по параметрам заказчика. Возможна настройка:
- размеров;
- формы;
- толщины;
- плотности;
- рабочей температуры;
- типа нагревательного элемента;
- мощности;
- напряжения;
- расположения выводов;
- способа крепления;
- типа упаковки;
- состава керамического волокна.
Для подбора необходимо указать:
- размеры рабочей камеры;
- требуемую температуру;
- атмосферу в печи;
- режим работы: постоянный или циклический;
- требуемую мощность;
- напряжение питания;
- расположение нагревательных зон;
- габариты существующей печи, если требуется модернизация.
Заказать нагревательный модуль из керамического волокна
ООО «Термокомпоненты» поставляет нагревательные модули и электрические нагревательные панели из керамического волокна для промышленных и лабораторных печей.
Мы подберем решение под вашу задачу: от стандартной панели до сложного нагревательного блока по чертежам заказчика.
Чтобы получить расчет, отправьте нам техническое задание, чертеж или параметры печи. Специалисты «Термокомпоненты» помогут подобрать тип модуля, нагревательный элемент, мощность и конструкцию крепления.
