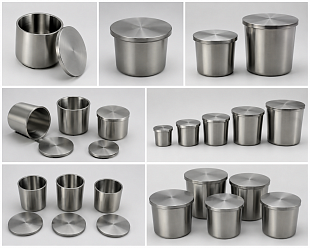

Циркониевые тигли и крышки для высокотемпературных печей

Циркониевые тигли и крышки — это специализированная металлическая оснастка для высокотемпературных процессов, где стандартные керамические и углеродные решения оказываются недостаточно химически стойкими, слишком хрупкими, склонными к загрязнению расплава или плохо предсказуемыми по ресурсу. Практический интерес к цирконию определяется сочетанием трех факторов: высокой коррозионной стойкости в ряде агрессивных сред, низкой склонности загрязнять некоторые чувствительные расплавы и приемлемой технологичности изготовления из листа, поковки и механически обработанных заготовок.

При этом циркониевый тигель нельзя воспринимать как «универсальный материал на все случаи». Открытые материалы по самому металлу и циркониевым сплавам показывают, что цирконий действительно очень устойчив к ряду коррозионных воздействий и образует пассивирующую оксидную пленку, однако в воздухе и особенно при повышении температуры его поведение резко зависит от режима. В литературе по окислению циркониевых сплавов указывается, что макроскопически заметное окисление становится существенным уже на температурах порядка нескольких сотен градусов и быстро нарастает в диапазоне 700–1000 °C, а при взаимодействии с водяным паром на высоких температурах окисление сопровождается выделением водорода. Поэтому любые рекламные формулировки уровня «1600 °C+» нужно интерпретировать только в привязке к атмосфере, механической нагрузке, тепловому профилю и химии расплава.

С инженерной точки зрения циркониевый тигель особенно интересен там, где требуется компромисс между химической инертностью и «металлической» вязкостью конструкции. В отличие от кварца и алюмооксидной керамики, он менее хрупок и лучше переносит механические ошибки обращения. В отличие от графита, он не вносит углерод. В отличие от молибдена и вольфрама, он может быть более химически предпочтителен для отдельных расплавов и технологических маршрутов, хотя проигрывает им по абсолютной жаропрочности в вакууме и инертных газах. Именно поэтому выбор циркония — это не вопрос «лучше/хуже вообще», а вопрос правильной постановки задачи.

Практический вывод для закупщика и инженера такой: циркониевые тигли и крышки стоит рассматривать не как массовый расходник, а как управляемую технологическую оснастку под конкретный процесс. Решение о покупке должно опираться на четыре группы данных: атмосфера печи, температура и длительность выдержки, химия загружаемого материала и требования к чистоте расплава. Если хотя бы один из этих параметров не определен, лучший путь — закладывать пробную серию и требовать не только коммерческое предложение, но и подтверждение марки, плавки, геометрии, толщин, допусков и состояния поверхности.

Что такое циркониевые тигли и зачем они нужны

Материаловедческая логика применения

Тигель — это не просто «емкость для нагрева», а активный элемент теплотехнической и химической системы. На практике от него ждут одновременно нескольких, местами противоречивых свойств: термостойкости, минимального загрязнения расплава, достаточной механической прочности, геометрической стабильности и приемлемого ресурса. Цирконий интересен тем, что как металл он сочетает пластичность и коррозионную стойкость, а как конструкционный материал для тиглей — возможность изготавливать изделия с относительно точной геометрией, включая цилиндрические стаканы, конические чаши, варианты с буртом, крышки-диски, крышки с посадочным плечом и специальные формы по чертежу.

В отличие от циркониевой керамики, циркониевый металлический тигель не предназначен для сверхвысоких оксидных температур по аналогии с ZrO₂. Его сильная сторона в другом: он может быть технологически предпочтительнее там, где нежелателен контакт расплава с углеродом, где нужно снизить риск керамического скалывания, либо где важны точная металлическая посадка крышки, ремонтопригодность и повторяемость формы. Это делает циркониевые тигли оснасткой скорее для лабораторно-пилотных и специальных производственных задач, чем для «обычных» массовых плавок, которые часто закрываются более дешевыми системами на графите или Al₂O₃.

Где циркониевые тигли оправданы на практике

Циркониевый тигель привязан к задачам высокой температуры и химической чувствительности: производитель называет плавку металлов платиновой группы, обработку титановых и циркониевых сплавов, semiconductor crystal growth, исследования по nuclear fuel rod, advanced ceramic sintering и superalloy development. Эти формулировки нельзя автоматически превращать в безусловную рекомендацию для любого технологического процесса, но они правильно показывают класс задач: дорогостоящие или чувствительные материалы, где важно не просто выдержать температуру, но и контролировать взаимодействие с тиглем.

Тигель и крышка как единая система

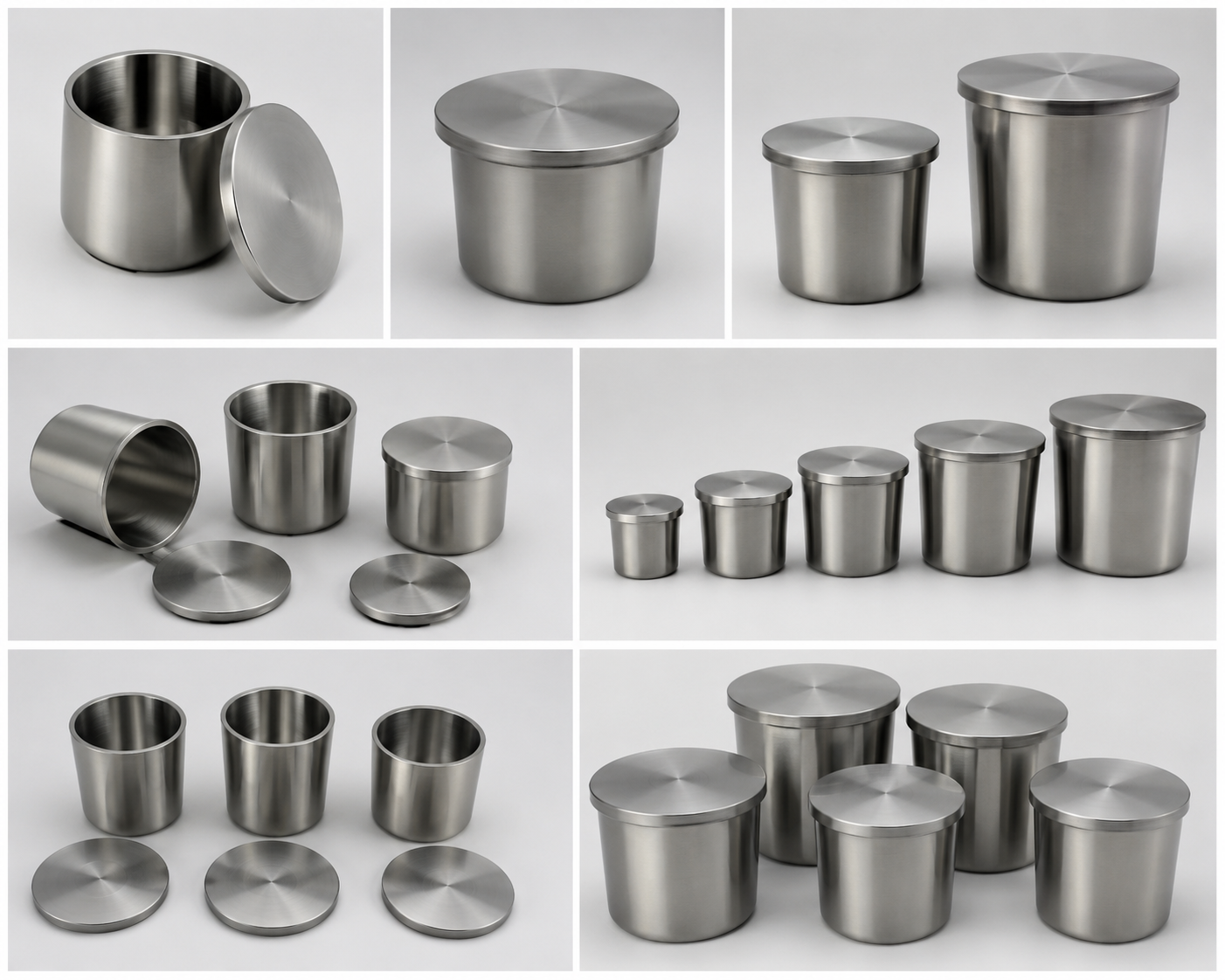

На практике крышка для циркониевого тигля — не «дополнительный аксессуар», а элемент управления процессом. Она влияет на испарение летучих компонентов, тепловой градиент, окисление загрузки, унос конденсата и чистоту внутреннего объема. В пользовательских фотографиях, переданных для подготовки материала, видно, что поставка может включать не только сами стаканы, но и отдельные крышки-диски с посадкой по горловине.

Свойства циркония и марок Zr702, Zr704, Zr705

Базовые свойства металлического циркония

Открытые справочные данные по элементу дают хороший ориентир для понимания поведения циркониевого тигля. Цирконий — металл плотностью около 6.5 г/см³, с температурой плавления примерно 1855 °C, гексагональной решеткой при комнатной температуре и переходом в β-фазу примерно около 863 °C. Для проектирования оснастки важны и другие свойства: коэффициент линейного теплового расширения около 5.7×10⁻⁶ K⁻¹, теплопроводность порядка 22–23 Вт/(м·К) и модуль Юнга порядка 88–99 ГПа в зависимости от источника и состояния материала. С практической стороны это означает умеренную теплопроводность, сравнительно невысокое тепловое расширение по меркам металлов и отсутствие экстремальной жесткости, характерной для тугоплавких металлов класса Mo/W.

На химическом уровне цирконий широко известен своей стойкостью к ряду кислот, щелочей и солевых сред, но это свойство имеет границы. Источники прямо указывают, что растворение циркония усиливается в присутствии фтора и фторсодержащих систем; кроме того, при повышенной температуре существенно возрастает роль окисления и газонасыщения. Именно поэтому при обсуждении тиглей нужно различать «коррозионную стойкость при комнатной температуре в аппаратостроении» и «поведение при 900–1600 °C в печи». Эти режимы принципиально разные и требуют разной осторожности.

Что означают Zr702, Zr704 и Zr705

В промышленной и нормативной практике наиболее часто встречаются три логические ступени материалов. Zr702 — это по сути коммерчески чистый цирконий, ориентированный на максимальную коррозионную стойкость и технологическую универсальность. Zr704 обычно рассматривается как оловосодержащий упрочненный вариант, промежуточный между чистым материалом и более прочными легированными сплавами. Zr705 — циркониевый сплав повышенной прочности, обычно ассоциируемый с легированием ниобием; в открытых материалах он описывается как grade для более нагруженных условий. Открыто индексируемые источники хорошо подтверждают роль Zr702 и Zr705, в то время как полные приемочные таблицы по Zr704 и точные химические диапазоны чаще доступны уже в платных версиях ASTM/ASME или в сертификатах производителей. Поэтому ниже приведены инженерные ориентиры, а не приемочные нормы: для договора и входного контроля всегда нужно опираться на MTC/COA конкретной плавки и актуальную редакцию стандарта.

Типовая логика химического состава

Ниже — инженерная сводка по трем распространенным классам циркониевых материалов для оснастки. Таблица предназначена для выбора, а не для юридического приемочного контроля.

Таблица состава и контроля

Следующая таблица — инженерный ориентир, составленный по широко публикуемой ASTM-ориентированной отраслевой практике и типовым материалам поставщиков. Она полезна на стадии выбора, но не заменяет норматив и MTC.

Сравнение по физико-механическим свойствам

С инженерной точки зрения полезнее, чем погоня за «абсолютной» таблицей, понимать тренд. По мере перехода от 702 к 705 циркониевые материалы обычно выигрывают в прочности и устойчивости к деформации под нагрузкой, но частично теряют в «простоте поведения» как почти чистый металл. Для тиглей это означает следующее. Если главная цель — минимизация неожиданного химического поведения и работа с относительно небольшими объемами, стартуют чаще с Zr702. Если задача включает более крупный объем, большую высоту стенки, тяжелую крышку, работу на длительной выдержке или чувствительность к ползучей деформации, появляется смысл рассматривать Zr705. Zr704 — промежуточный вариант, который может быть интересен, когда нужно немного «подпереть» механику, не уходя сразу в более сильно легированную систему.

Конструкции тиглей

На практике встречаются следующие основные конструкции:

Конструкции крышек

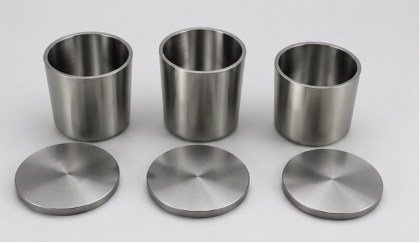

Крышка в общем случае бывает плоской, дисковой с посадочным уступом, свободно лежащей с зазором под отвод газов либо специальной — с отверстием под термопару, ввод газа, шток или дозированную подачу. По пользовательским фотографиям видно, что практический вариант поставки — это отдельные циркониевые крышки-диски под конкретный диаметр тигля. Для коммерческого предложения важно отличать три сценария: «крышка в комплекте», «крышка заказывается отдельно» и «крышка проектируется по чертежу под процесс». В упаковочном листе и счете это нужно отражать отдельными строками, а не общей формулировкой «set». Торговая формулировка без детализации потом часто становится источником споров по комплектности.

Типовые складские размеры и заказ по чертежу

30, 50, 80, 100, 150 и 200 мл с ориентировочными наружными диаметрами от 35 до 65 мм, высотой от 40 до 70 мм и толщиной стенки примерно от 2.5 до 4.5 мм

Температуры эксплуатации, атмосферы и совместимость с материалами

Главное правило интерпретации температур

Для циркониевого тигля недостаточно спросить «до какой температуры он работает». Корректный вопрос звучит так: до какой температуры, в какой атмосфере, при каком времени выдержки, с каким расплавом и при какой механической нагрузке.

Воздух

В воздухе цирконий образует защитную оксидную пленку, но с ростом температуры кинетика окисления резко ускоряется. Открытые обзоры по циркониевым сплавам приводят оценки, из которых видно, что на макроуровне окисление становится заметным уже при температурах порядка нескольких сотен градусов, а в районе 700–1000 °C скорость процесса выходит на уровень, который для оснастки уже трудно игнорировать.

Вакуум

В вакууме циркониевый тигель раскрывает одну из своих сильных сторон: окисление резко меньше зависит от кислорода внешней среды, а предельная температура уже больше определяется ползучестью, механической формой изделия, загрязненностью системы и химией загружаемого материала. С учетом температуры плавления циркония 1855 °C и рыночных заявлений поставщиков можно говорить, что именно вакуум и инертный газ являются рациональной средой для «верхнего» диапазона применения циркониевых тиглей. Но и здесь нужно помнить: эксплуатационный предел не равен температуре плавления. Для тонкостенного тигля геометрическая стабильность будет теряться раньше, чем материал расплавится.

Аргон и другие инертные газы

Аргон — наиболее логичная атмосфера для циркониевых тиглей, когда нужно уйти от интенсивного окисления и при этом сохранить удобство печной работы. Именно в таком режиме маркетинговые данные поставщика о высокой рабочей температуре выглядят наиболее правдоподобно. Практически это и есть основной сценарий для плавок чувствительных металлов, отработки сплавов и исследований материалов. Тем не менее даже в аргоновой среде нельзя забывать о чистоте газа, точке росы и подсосах воздуха: следы кислорода и влаги на высоких температурах резко меняют картину ресурса.

Азот

С азотом ситуация сложнее. Сам по себе азот часто воспринимают как «почти инертную» атмосферу печи, но для циркония это допущение опасно. Цирконий способен взаимодействовать с азотом с образованием нитридных фаз, а открытые материалы по циркониевым системам прямо связывают избыток азота в сплаве с ухудшением коррозионной стойкости и свойств. Поэтому азот для циркониевых тиглей — это не универсальное решение, а режим, который допустим только после валидации конкретного цикла и в тех температурных окнах, где нитридообразование не становится главным механизмом деградации.

Водород

Цирконий и циркониевые сплавы чувствительны к водороду — именно поэтому тема гидридообразования и водородного охрупчивания так подробно изучена в ядерных материалах. Для тиглей это означает практическую осторожность: даже если процесс nominally требует H₂ или H₂-содержащей восстановительной среды, циркониевую оснастку туда стоит закладывать только после отдельной проверки. Водород способен диффундировать в материал, а образование гидридов ухудшает пластичность и повышает риск разрушения. Следовательно, среда H₂ не является «типовым безопасным режимом» для циркониевого тигля без опытной подтверждающей программы.

Практическая матрица температур по атмосферам

Ниже — не стандарт и не гарантия, а инженерная матрица для первичного выбора.

Совместимость с материалами

Совместимость тигля с загрузкой — главный вопрос после атмосферы. Именно здесь чаще всего совершают ошибку, перенося опыт с одним металлом на другой. Ниже дана не «вечная таблица истин», а инженерная карта принятия решения.

Основные причины разрушения

Окисление и рост оксидного слоя

Для циркониевого тигля номер один по частоте риска — окисление. Внешне оно может начинаться как изменение цвета и матирование поверхности, а затем переходить в утолщение оксидного слоя, шелушение, потерю геометрии и хрупкость кромки. Воздушные циклы особенно опасны для тонкостенных изделий и посадочных поверхностей крышки.

Нитридообразование и газонасыщение

Если тигель работает в спорной атмосфере — не вполне чистый азот, остаточные реакционные газы, влажный инертный газ, загрязненный H₂ — начинает играть роль газонасыщение материала. Для циркония это означает потенциальное изменение поверхностного слоя, ухудшение пластичности и непредсказуемость ресурса.

Водородное охрупчивание

Водород — отдельный механизм деградации. Даже если визуально тигель выглядит нормально, накопление водорода и гидридообразование могут проявиться позже — в виде хрупкого растрескивания, особенно после охлаждения и повторного цикла. Это одна из причин, почему среда H₂ требует опытного подтверждения, а не только теоретического обсуждения.

Ползучесть и «проседание» формы

Металлический тигель часто разрушается не трещиной, а деформацией. Дно начинает «чашеобразно» ползти, стенка раздувается, кромка овально уходит, крышка перестает корректно садиться. Именно для таких сценариев иногда оправдан переход с Zr702 на Zr705 или простое увеличение толщины. Многие неудачные запуски циркониевых тиглей связаны как раз с тем, что ориентируются на температуру, но не считают нагрузку и длительность выдержки.

Термоциклическое утомление

Даже если разовый цикл проходит нормально, повторение нагрев–выдержка–охлаждение создает накопленные напряжения, особенно у перехода «дно–стенка», на кромке и у швов. Для крышек типичный эффект — коробление и потеря посадки. Для тиглей — локальные микротрещины у кромки, которые сначала видны только как изменение линии блика.

Как снизить риск разрушения

Хорошая практика начинается с подготовки поверхности: очистка от масел и упаковочной грязи, сухое хранение, отсутствие контакта с кислотными остатками и особенно с фторсодержащими материалами. Перед первым рабочим циклом полезен мягкий вводный прогрев в той атмосфере, в которой тигель будет работать дальше. Это помогает стабилизировать поверхность и одновременно дает возможность визуально увидеть возможную геометрическую проблему до загрузки дорогого материала.

Вторая мера — избегать ударных перепадов температуры, если только процесс не был специально на это квалифицирован. Цирконий менее хрупок, чем керамика, но это не означает, что ему полезны резкие перепады, особенно на тонкой кромке и в зонах неравномерной толщины. Третья — исключить ненужный контакт со спорными средами: влажный воздух на горячем металле, H₂ без отработанной технологии, азот на высоких температурах, остатки солей и флюсов неизвестного состава.

Правильная эксплуатация и уход

После каждого цикла циркониевый тигель желательно осматривать не «в целом», а по зонам: внутреннее дно, переход в стенку, кромка, зона крышки, наружное дно, линии возможного шва. Нужно фиксировать не только трещины, но и изменение цвета, потерю блеска, овальность, коробление крышки и появление участков локального налипания расплава. Если оснастка работает в повторяющемся процессе, полезно вести простой журнал циклов: дата, температура, атмосфера, выдержка, масса загрузки, внешний вид после цикла. Для дорогостоящего материала такой журнал быстро окупается.

Чистка должна быть щадящей. Не стоит агрессивно «сдирать» поверхность абразивом без понимания, что именно удаляется: нормальная тонкая оксидная пленка или уже зона деградации. Нельзя пользоваться химией, содержащей фтор, и в целом любая кислотная отмывка для горячей оснастки должна проходить только по отработанному регламенту. Если есть налипание расплава, лучше сперва понять его природу и только потом выбирать механический или химический способ удаления.
