Материал прошивной базальтовый огнезащитный рулонный МПБОР-Ф

Материал прошивной базальтовый огнезащитный рулонный МПБОР-Ф

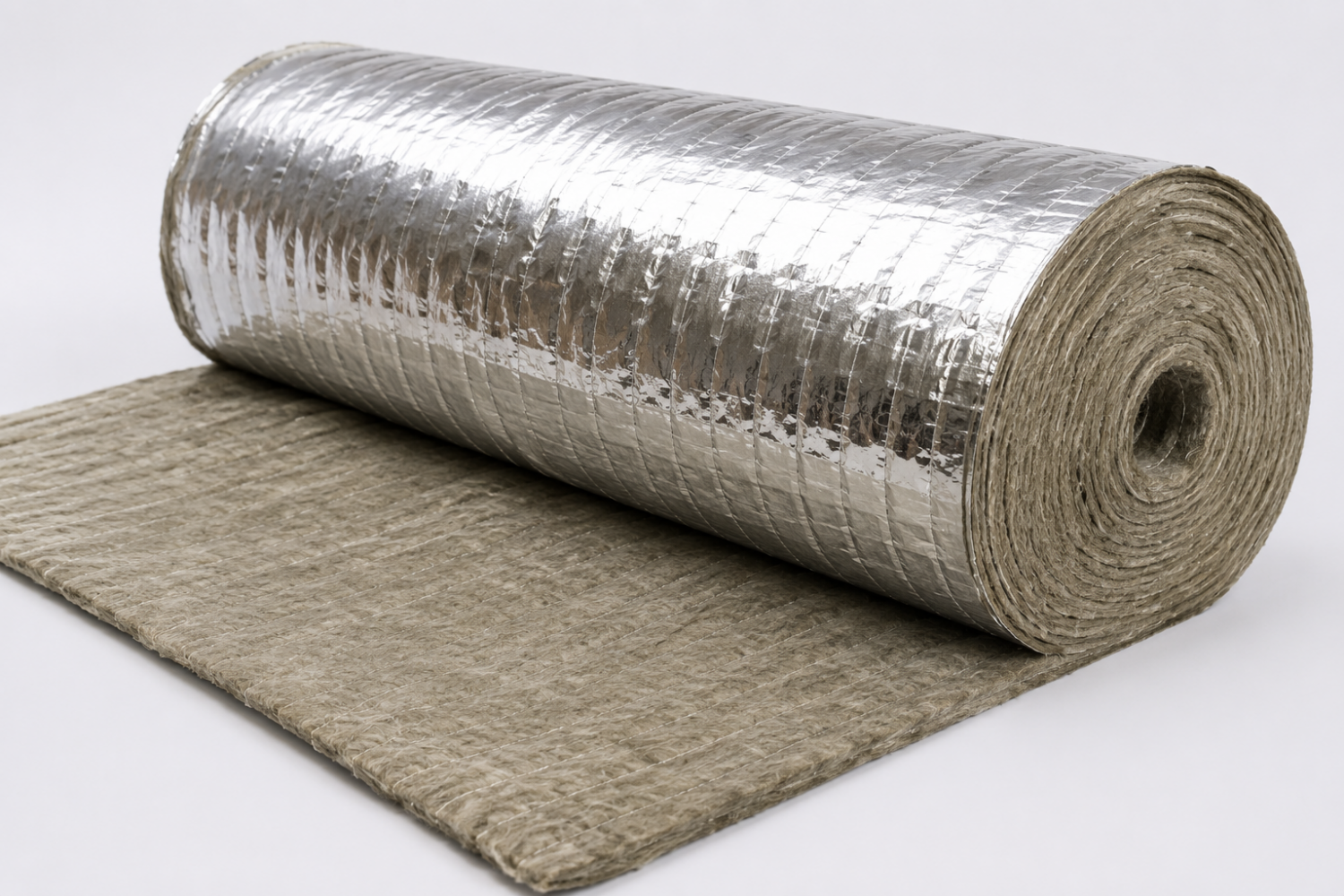

МПБОР-Ф — прошивной базальтовый огнезащитный рулонный материал с покрытием алюминиевой фольгой, предназначенный для теплоизоляции и огнезащиты воздуховодов, трубопроводов, промышленного оборудования и строительных конструкций.

Основой материала служит холст из штапельного базальтового супертонкого волокна, прошитый вязально-прошивным способом. С наружной стороны расположена алюминиевая фольга, которая выполняет защитную функцию, уменьшает пыление волокна и при наличии воздушного промежутка способствует отражению теплового излучения.

МПБОР-Ф сочетает небольшой вес, гибкость, низкую теплопроводность и высокую температурную стойкость базальтовой основы. Материал выпускается в рулонах различной толщины и применяется при монтаже систем противопожарной защиты, промышленной теплоизоляции и звукоизоляции.

Основные марки материала:

• МПБОР-5Ф;
• МПБОР-8Ф;
• МПБОР-10Ф;
• МПБОР-13Ф;
• МПБОР-16Ф.

Число в обозначении соответствует номинальной толщине базальтового слоя в миллиметрах, а буква «Ф» означает наличие фольгированного покрытия.

Что представляет собой материал МПБОР-Ф

Аббревиатура МПБОР означает «материал прошивной базальтовый огнезащитный рулонный».

Материал состоит из нескольких функциональных элементов:

1. Слой штапельного базальтового супертонкого волокна.
2. Прошивка, обеспечивающая механическое соединение волокон и сохранение формы.
3. Наружное покрытие алюминиевой фольгой.

В основе продукции используется базальтовое волокно, получаемое из природных горных пород базальтовой группы. Минеральное сырьё расплавляют, после чего формируют супертонкие волокна и нетканый волокнистый холст.

Волокнистая структура содержит большое количество воздушных промежутков, благодаря чему материал обладает низкой теплопроводностью и хорошими звукоизоляционными характеристиками.

Базальтовый слой изготавливается без связующего. Это отличает материал от ряда теплоизоляционных изделий, содержащих органические смолы. При этом для конкретного исполнения необходимо отдельно учитывать характеристики прошивки, фольгированного покрытия и способа его закрепления.

В отличие от непрошитого холста БСТВ, МПБОР-Ф представляет собой более подготовленный к монтажу рулонный материал: он имеет определённую толщину, устойчивую форму и наружное защитное покрытие.

Основные технические характеристики МПБОР-Ф

Размеры и марки МПБОР-Ф

Прошивной базальтовый материал выпускается в нескольких вариантах толщины.

При выборе толщины необходимо учитывать условия эксплуатации, конструкцию защищаемого объекта и требования проекта по огнестойкости.

В некоторых случаях материал может использоваться в несколько слоёв. Однако возможность такой установки должна определяться проектной документацией и техническими требованиями конкретной огнезащитной системы.

Марка МПБОР-5Ф

МПБОР-5Ф — наиболее тонкий вариант фольгированного базальтового материала.

Номинальная толщина составляет 5 мм.

Основные параметры:

• длина рулона: 20 м;
• ширина: 1000 или 1200 мм;
• площадь: 20 или 24 м²;
• покрытие: алюминиевая фольга с одной стороны;
• базальтовая основа: прошивной холст из супертонкого волокна.

Материал применяется при устройстве тонкослойной огнезащиты и теплоизоляции, когда необходимо сохранить небольшую толщину покрытия и уменьшить нагрузку на конструкцию.

МПБОР-5Ф подходит для:

• воздуховодов;
• вентиляционных каналов;
• трубопроводов;
• оборудования;
• металлических поверхностей;
• элементов противопожарных систем.

Фактический предел огнестойкости определяется характеристиками всей конструкции, применяемым клеем, крепежом и подтверждённой схемой монтажа.

Марка МПБОР-8Ф

МПБОР-8Ф — фольгированный огнезащитный материал толщиной 8 мм.

Основные параметры:

• длина рулона: 10 м;
• ширина: 1000 или 1200 мм;
• площадь: 10 или 12 м²;
• покрытие: алюминиевая фольга.

Используется для теплоизоляции и огнезащиты конструкций, для которых требуется более толстый базальтовый слой по сравнению с материалом МПБОР-5Ф.

МПБОР-8Ф применяется для:

• систем вентиляции;
• воздуховодов дымоудаления;
• инженерных коммуникаций;
• промышленного оборудования;
• трубопроводов;
• металлических конструкций.

Дополнительная толщина увеличивает сопротивление теплопередаче и позволяет использовать материал в составе более эффективных огнезащитных систем.

Марка МПБОР-10Ф

МПБОР-10Ф — прошивной базальтовый материал с толщиной волокнистого слоя 10 мм.

Основные параметры:

• длина рулона: 10 м;
• ширина: 1000 или 1200 мм;
• площадь: 10 или 12 м²;
• наружное покрытие: алюминиевая фольга.

Материал используется для теплоизоляции оборудования, трубопроводов и воздуховодов, а также в составе систем противопожарной защиты.

МПБОР-10Ф может применяться для:

• огнезащиты систем дымоудаления;
• теплоизоляции технологических коммуникаций;
• защиты промышленного оборудования;
• огнезащиты металлических конструкций;
• изоляции нагретых поверхностей.

При выборе материала учитываются требования к толщине теплоизоляции и параметры защищаемого объекта.

Марка МПБОР-13Ф

МПБОР-13Ф — фольгированный базальтовый материал толщиной 13 мм.

Основные параметры:

• длина рулона: 10 м;
• ширина: 1000 или 1200 мм;
• площадь: 10 или 12 м².

Используется в конструкциях, для которых требуется увеличенная толщина теплоизоляционного и огнезащитного слоя.

Типовые области применения:

• воздуховоды систем дымоудаления;
• противопожарная защита инженерных коммуникаций;
• изоляция технологического оборудования;
• защита нагретых трубопроводов;
• огнезащита металлических элементов.

Благодаря увеличенной толщине материал позволяет формировать более эффективный теплоизоляционный барьер.

Марка МПБОР-16Ф

МПБОР-16Ф — наиболее толстый вариант материала

Номинальная толщина составляет 16 мм.

Основные параметры:

• длина рулона: 10 м;
• ширина: 1000 или 1200 мм;
• площадь: 10 или 12 м².

Материал используется в тех случаях, когда проект предусматривает увеличенную толщину базальтового покрытия и предъявляет повышенные требования к теплоизоляции или огнезащите.

МПБОР-16Ф применяется для:

• воздуховодов;
• дымовых каналов;
• инженерных коммуникаций;
• металлоконструкций;
• промышленного оборудования;
• теплоизоляции нагретых поверхностей.

Состав базальтового волокна

Базальтовая основа МПБОР-Ф производится из природных горных пород базальтовой группы.

Основные компоненты материала представлены оксидами кремния, алюминия, железа, кальция и магния.

Типовой химический состав базальтового сырья для производства супертонкого волокна:

Следует учитывать, что таблица описывает именно базальтовую основу материала, а не фольгированное покрытие, нити прошивки и другие возможные компоненты изделия.

Температура применения МПБОР-Ф

Диапазон применения от −200 до +900 °C.

При этом необходимо разделять:

• температуру эксплуатации базальтового волокна;
• допустимую температуру наружного фольгированного покрытия;
• температуру кратковременного воздействия;
• условия применения в сертифицированной огнезащитной системе.

Высокая температурная стойкость относится прежде всего к базальтовой волокнистой основе. Температурный режим фольгированной стороны может быть ниже и зависит от конструкции покрытия и способа его закрепления.

При теплоизоляции промышленного оборудования материал располагают таким образом, чтобы базальтовый слой был обращён к защищаемой конструкции, а фольга находилась с наружной стороны.

МПБОР-Ф не следует рассматривать как материал для прямого постоянного воздействия температуры 900 °C на фольгированную поверхность.

Огнестойкость материала

МПБОР-Ф применяется в составе систем конструктивной огнезащиты воздуховодов, трубопроводов и металлических конструкций.

При проектировании противопожарных систем используются показатели предела огнестойкости, обозначаемые буквами EI.

Условное обозначение включает:

• E — сохранение целостности конструкции;
• I — сохранение теплоизолирующей способности;
• число после обозначения — продолжительность огнестойкости в минутах.

Например:

• EI 30 — сохранение нормируемых характеристик в течение 30 минут;
• EI 60 — в течение 60 минут;
• EI 90 — в течение 90 минут;
• EI 120 — в течение 120 минут;
• EI 150 — в течение 150 минут;
• EI 180 — в течение 180 минут.

Важно учитывать, что показатель EI относится не к рулону материала сам по себе, а к испытанной конструкции или огнезащитной системе.

Результат зависит от:

• толщины базальтового материала;
• типа защищаемой конструкции;
• толщины металла воздуховода;
• применяемого клеевого состава;
• количества слоёв;
• типа крепления;
• способа обработки стыков;
• наличия подтверждённых испытаний;
• требований проектной документации.

Поэтому нельзя автоматически считать, что любой материал толщиной 5, 8, 10, 13 или 16 мм обеспечивает определённый предел огнестойкости без подтверждения документацией на конкретную систему.

Для аналогичных систем на рынке встречаются следующие ориентировочные сочетания:

Теплопроводность МПБОР-Ф

Низкая теплопроводность материала обусловлена структурой базальтового супертонкого волокна.

Между хаотично расположенными волокнами удерживается воздух, который уменьшает интенсивность передачи тепла через изоляционный слой.

Точная теплопроводность зависит от плотности, толщины, влажности материала и температуры эксплуатации.

Плотность и вес материала

Объяемная плотность МПБОР в диапазоне 80–135 кг/м³.

При такой плотности материал остаётся сравнительно лёгким и не создаёт чрезмерной нагрузки на воздуховоды, трубопроводы и другие инженерные конструкции.

Ориентировочная масса базальтового слоя зависит от толщины.

Фактическая поверхностная плотность готового изделия может быть выше за счёт алюминиевой фольги, прошивки, клеевого слоя и других конструктивных элементов.

Для расчёта нагрузки на объект необходимо учитывать не только массу материала, но и вес:

• клеевого состава;
• крепёжных элементов;
• дополнительной защитной оболочки;
• нахлёстов;
• возможных нескольких слоёв покрытия.

Назначение алюминиевой фольги

Фольгированное покрытие выполняет несколько функций.

Защита поверхности материала

Алюминиевая фольга закрывает наружную поверхность базальтового волокна, что помогает уменьшить вынос волокон и защищает материал от части механических воздействий.

Снижение лучистого теплообмена

При наличии воздушной прослойки фольгированная поверхность уменьшает лучистый теплообмен и способствует сохранению тепла внутри защищаемой конструкции.

Если фольга плотно прижата к другой поверхности без воздушного промежутка, её отражающий эффект выражен значительно слабее.

Удобство монтажа

Фольгированное покрытие улучшает внешний вид теплоизоляционного слоя и облегчает обработку стыков алюминиевой лентой.

Дополнительная защита от загрязнений

Наружное покрытие частично защищает волокнистый слой от пыли и загрязнений.

При этом фольга не заменяет полноценный гидроизоляционный или механический защитный кожух, если он предусмотрен условиями эксплуатации.

Основные преимущества МПБОР-Ф

Негорючая минеральная основа

Базальтовое супертонкое волокно относится к минеральным материалам и применяется в конструкциях, где предъявляются повышенные требования к пожарной безопасности.

Материал относится к группе горючести НГ.

Высокая температурная стойкость

Базальтовая основа сохраняет работоспособность при воздействии высоких температур в пределах,  подтверждённых паспортом конкретного изделия.

Низкая теплопроводность

При температуре +25 °C теплопроводность составляет не более 0,034 Вт/(м·К).

Это позволяет эффективно снижать теплопотери трубопроводов, воздуховодов и промышленного оборудования.

Небольшая толщина

Материал выпускается толщиной от 5 до 16 мм, что удобно для монтажа в условиях ограниченного пространства.

Малый вес

Даже при увеличении толщины материал остаётся сравнительно лёгким и подходит для установки на инженерные коммуникации и металлические конструкции.

Гибкость

Рулонная форма позволяет монтировать материал на:

• круглые трубопроводы;
• прямоугольные воздуховоды;
• сложные участки коммуникаций;
• корпуса промышленного оборудования;
• фасонные элементы.

Вибростойкость

Прошивка способствует сохранению целостности базальтового слоя и повышает устойчивость материала к вибрационным воздействиям.

Дополнительная звукоизоляция

Волокнистая структура помогает уменьшать передачу шума и вибраций в инженерных системах.

Отсутствие связующего в базальтовой основе

Волокнистый холст изготавливается без связующего. Это особенно важно при эксплуатации материала в условиях повышенной температуры.

Удобная форма поставки

Материал поставляется рулонами, что упрощает транспортировку, хранение, раскрой и монтаж.

Применение МПБОР-Ф для огнезащиты воздуховодов

Одна из основных областей использования МПБОР-Ф — защита вентиляционных каналов и воздуховодов систем дымоудаления.

В случае пожара воздуховоды могут подвергаться интенсивному воздействию высокой температуры. Огнезащитное покрытие помогает увеличить время сохранения работоспособности конструкции в соответствии с проектными требованиями.

Материал применяется для:

• воздуховодов общеобменной вентиляции;
• систем противодымной вентиляции;
• воздуховодов дымоудаления;
• приточных и вытяжных вентиляционных каналов;
• инженерных коммуникаций общественных зданий;
• производственных вентиляционных систем.

При выборе толщины учитываются:

• необходимый предел огнестойкости;
• толщина металлических стенок;
• форма воздуховода;
• условия расположения коммуникаций;
• требования проектной документации;
• используемые клеевые составы и крепления.

Монтаж должен выполняться по технологии конкретной системы огнезащиты.

Огнезащита металлических конструкций

МПБОР-Ф применяется для защиты металлических элементов, которые при нагревании могут терять несущую способность.

Материал может использоваться для изоляции:

• балок;
• колонн;
• металлических каркасов;
• несущих элементов;
• инженерных конструкций;
• технологических металлоконструкций.

В составе огнезащитной системы базальтовый слой замедляет нагрев металла.

Однако возможность применения материала для конкретной конструкции определяется:

• проектом;
• приведённой толщиной металла;
• требуемым пределом огнестойкости;
• способом крепления;
• сертификатом или протоколом испытаний системы.

Для несущих конструкций предел огнестойкости может определяться по показателю R, характеризующему сохранение несущей способности. Его нельзя отождествлять с показателем EI, применяемым для других типов конструкций.

Теплоизоляция трубопроводов

МПБОР-Ф используется для теплоизоляции трубопроводов различного назначения.

Материал подходит для изоляции:

• трубопроводов отопления;
• труб горячего водоснабжения;
• технологических трубопроводов;
• паропроводов;
• воздухопроводов;
• промышленных коммуникаций;
• трубопроводов энергетического оборудования.

Использование базальтовой изоляции способствует:

• снижению тепловых потерь;
• уменьшению нагрева окружающего воздуха;
• повышению энергоэффективности оборудования;
• защите персонала от контакта с нагретыми поверхностями;
• уменьшению температурного воздействия на соседние конструкции.

При монтаже базальтовый слой располагается со стороны трубы, а фольгированная поверхность — снаружи.

Теплоизоляция промышленного оборудования

Материал применяется для изоляции:

• промышленных печей;
• котельного оборудования;
• теплообменников;
• резервуаров;
• сушильных установок;
• нагревательных агрегатов;
• газоходов;
• дымовых каналов;
• энергетического оборудования.

При использовании на промышленных печах МПБОР-Ф может применяться в наружных слоях теплоизоляции, где температура не превышает допустимых значений для базальтового волокна и наружного покрытия.

Материал не предназначен для замены огнеупорной футеровки в рабочей зоне высокотемпературной печи.

Для оборудования с температурой выше допустимого предела необходимо использовать специальные керамические волокнистые материалы и другие виды высокотемпературной теплоизоляции.

Использование в судостроении и промышленности

• судостроение;
• энергетика;
• промышленное строительство;
• вентиляция и кондиционирование;
• производство оборудования;
• атомная промышленность;
• транспорт;
• теплоэнергетика;
• инженерные системы зданий.

Сравнение МПБОР-Ф и холста БСТВ

Оба материала изготавливаются на основе супертонкого базальтового волокна, однако имеют различную конструкцию и назначение.

Холст БСТВ целесообразно использовать при изготовлении теплоизоляционных материалов и заполнении конструкций, а МПБОР-Ф — при необходимости получить готовый рулонный материал с защитным фольгированным покрытием.

Сравнение вариантов МПБОР

Выбор исполнения зависит от условий эксплуатации.

Фольгированный вариант применяется, когда необходимы:

• наружное защитное покрытие;
• снижение пыления материала;
• аккуратный внешний вид;
• возможность обработки стыков алюминиевой лентой;
• использование материала в составе проектных систем огнезащиты.

Материалы со стеклотканью могут применяться в случаях, когда требуется другая механическая защита или более высокая допустимая температура со стороны наружного покрытия.

Монтаж МПБОР-Ф

Способ монтажа зависит от типа защищаемой конструкции и требований огнезащитной системы.

Обычно процесс включает следующие этапы:

1. Осмотр и подготовка поверхности.
2. Удаление загрязнений, пыли и отслаивающихся покрытий.
3. Раскрой рулонного материала по размерам конструкции.
4. Укладка базальтовым слоем к защищаемой поверхности.
5. Размещение фольгированного покрытия снаружи.
6. Установка материала с помощью подходящего клеевого состава, механического крепежа или комбинированного способа.
7. Обработка стыков и нахлёстов.
8. Проверка целостности покрытия.

В зависимости от проекта могут использоваться:

• огнестойкие клеевые составы;
• металлические шпильки;
• фиксирующие шайбы;
• бандажная лента;
• проволока;
• крепёжные элементы;
• алюминиевая лента для соединения стыков.

Нельзя самостоятельно заменять указанный в проекте клей, крепёж или толщину материала, если от этих параметров зависит подтверждённый предел огнестойкости.

Обработка стыков и соединений

При монтаже важно обеспечить непрерывность теплоизоляционного слоя.

Участки соединения полотен должны выполняться таким образом, чтобы исключить:

• открытые зазоры;
• разрывы теплоизоляции;
• нарушение наружного покрытия;
• отслоение материала;
• отсутствие крепления на сложных участках.

Для соединения фольгированных поверхностей может применяться алюминиевая самоклеящаяся лента.

Если материал используется в составе сертифицированной системы противопожарной защиты, способ обработки стыков необходимо выбирать строго в соответствии с проектной документацией.

Хранение МПБОР-Ф

Материал рекомендуется хранить в закрытых сухих помещениях.

Основные условия хранения:

• относительная влажность воздуха — не более 85 %;
• защита от осадков;
• защита от загрязнений;
• отсутствие механических повреждений;
• горизонтальное расположение рулонов;
• размещение не более чем в пять рядов по высоте.

Гарантийный срок хранения 1 год со дня изготовления.

При складировании необходимо избегать чрезмерного сжатия рулонов и повреждения фольгированного покрытия.

Транспортировка

МПБОР-Ф транспортируется в рулонах, упакованных в полиэтиленовую плёнку.

Для перевозки рекомендуется использовать закрытый транспорт, защищающий материал от:

• атмосферных осадков;
• загрязнений;
• повреждений;
• длительного воздействия влаги.

При разгрузке следует избегать ударов и механического повреждения фольгированного слоя.

Купить МПБОР-Ф для теплоизоляции и огнезащиты

Компания «Термокомпоненты» предлагает прошивной базальтовый огнезащитный рулонный материал МПБОР-Ф различных типоразмеров:

• МПБОР-5Ф;
• МПБОР-8Ф;
• МПБОР-10Ф;
• МПБОР-13Ф;
• МПБОР-16Ф.

Материал используется для огнезащиты воздуховодов, теплоизоляции трубопроводов, промышленного оборудования и металлических конструкций.

Доступны варианты шириной 1000 и 1200 мм.

Для уточнения наличия, стоимости, характеристик, объёма поставки и сроков изготовления свяжитесь со специалистами компании «Термокомпоненты».
