Кремнеземные шнуры чулки для теплоизоляции проводов кабелей и индукторов

Полые плетеные рукава ШК и ШК-БА для изготовления оборудования, технического обслуживания и производственного ремонта.

Кремнеземный шнур-чулок — гибкий плетеный рукав, который надевают на защищаемый элемент. Полая конструкция позволяет использовать его как теплозащитную оболочку проводов и кабелей, а также подбирать для элементов нагревательного оборудования. Материал востребован при комплектовании новых узлов и восстановлении изоляции в процессе ремонта.

Для предприятий «Термокомпоненты» принимает запросы на подбор и поставку кремнеземных шнуров-чулков разных диаметров. Выбор размера зависит от геометрии детали, условий монтажа и рабочего режима. В запросе можно указать марку материала по спецификации либо описать узел, для которого требуется защита.

Полые кремнеземные шнуры выпускаются в различных исполнениях, в том числе ШК и ШК-БА. Обе серии представляют собой плетеный рукав без наполнителя. Для ШК применяются усадочные кремнеземные нити, для ШК-БА — безусадочные. Это различие важно при выборе материала для узлов, где необходимо учитывать изменение размеров при нагреве.

Шнур-чулок следует отличать от наполненного уплотнительного шнура. Полый рукав предназначен прежде всего для размещения защищаемого элемента внутри оболочки. Наполненный шнур имеет другую конструкцию и применяется для иных задач, в том числе уплотнения.

Для подбора шнуров серии ШК-БА можно ориентироваться на следующий номинальный размерный ряд. Все значения являются номинальными диаметрами шнура; возможность посадки на конкретную деталь проверяют отдельно.

В обозначении ШК-БА-4 число 4 соответствует номинальному диаметру 4 мм, в ШК-БА-10 число 10 — диаметру 10 мм. При этом в техническом листе показатель назван «диаметр шнура», а не гарантированный внутренний проход. Для плетеной конструкции это существенное различие.

При растяжении и сжатии рукав меняет геометрию. Подбор выполняют по наружному диаметру защищаемого элемента, форме изгибов и требуемой плотности прилегания. Учитывают соединения и утолщения, через которые придется провести чулок, а также зазоры до соседних деталей.

Для серийного изготовления целесообразно начать с образца. Пробный монтаж позволяет оценить посадку, удобство сборки и расход на один узел до заказа основного объема. Увеличение диаметра рукава не означает автоматически лучшую защиту: размер должен соответствовать конструкции.

Основное назначение полых кремнеземных шнуров — гибкая теплоизоляция и теплозащита проводов и кабелей. На предприятии рукав можно подбирать для участков, расположенных рядом с источниками тепла, а также для ремонтных комплектов и сборочных операций, в которых требуется непрерывная оболочка.

При выборе для нагревательного оборудования оценивают весь узел: защищаемый элемент, способ крепления, охлаждение и характер теплового воздействия. Если от материала требуется электрическая изоляция, ее показатели должны быть подтверждены для рабочего напряжения и условий эксплуатации. Одного названия материала недостаточно для назначения электрических характеристик готовой конструкции.

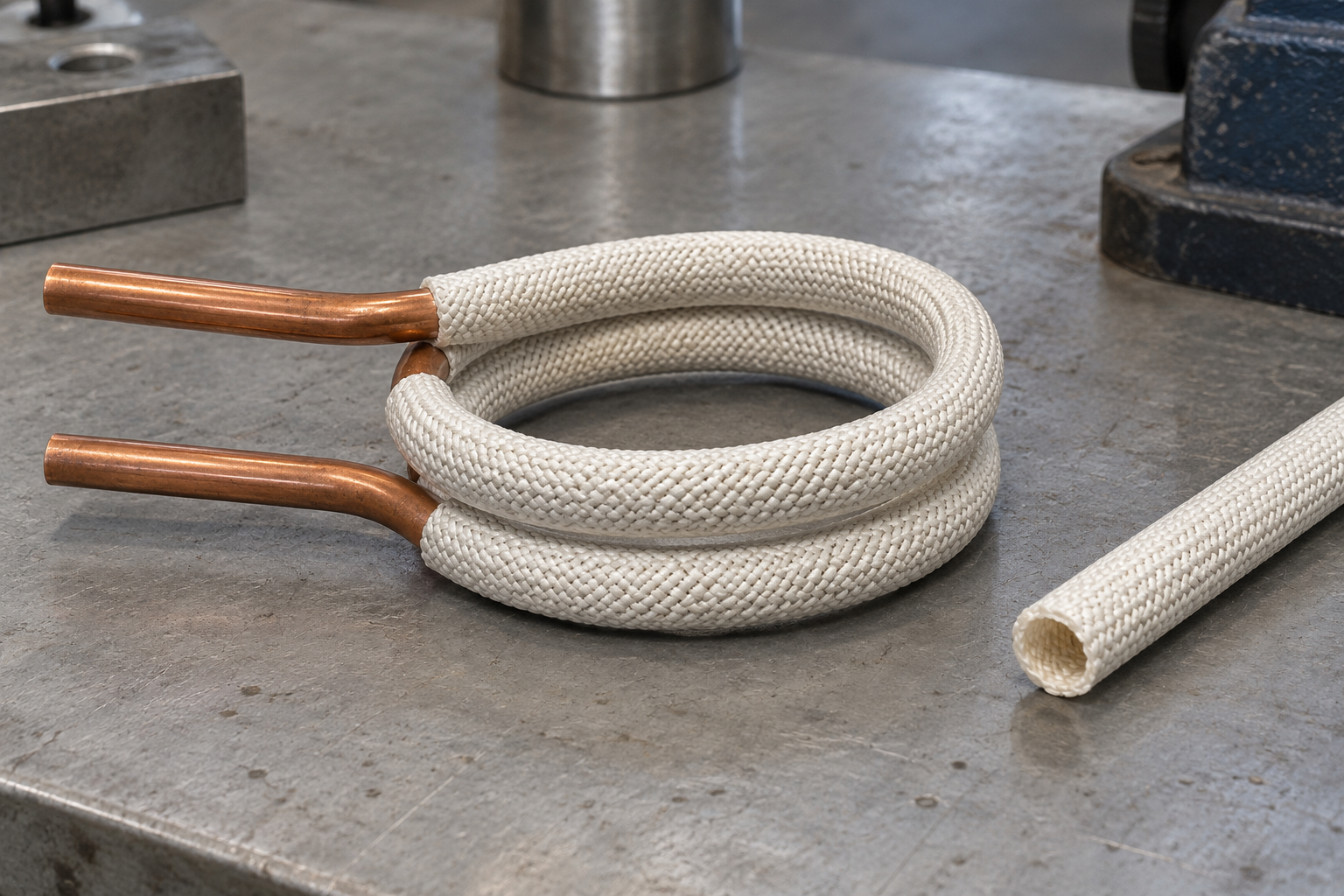

Одно из применений кремнеземной оплетки — изоляция индукторов индукционных нагревателей. В плоских индукторах «Микроша-2000» применяется кремнеземная оплетка ШК-4. Шнур-чулок для индуктора «Микроша» востребован при ремонте и восстановлении термостойкой оболочки спирали. Для других насадок и моделей размер подбирают по конструкции конкретного индуктора.

Для подбора шнура на индуктор важно знать наружный диаметр медного проводника или трубки, размеры изгибов и межвитковые зазоры. Модель нагревателя сама по себе не определяет нужный размер рукава: разные насадки могут иметь различную конструкцию.

ШК и ШК-БА различаются используемыми нитями. Замену ШК-4 на ШК-БА-4 или другой материал согласовывают по документации оборудования и результатам проверки образца. Кремнеземный чулок не заменяет предусмотренную систему охлаждения индуктора.

Основой шнура служат неорганические нити с высоким содержанием диоксида кремния SiO₂. Для распространенных высококремнеземных термостойких рукавов характерно содержание SiO₂ около 94–98%, для ряда исполнений — не менее 96%. Существуют и материалы большей чистоты. Поэтому название «кремнеземный» описывает семейство материалов, а точный химический состав определяется маркой нити.

Ниже приведены ориентиры для семейства высококремнеземных волокон и рукавов без специальных органических покрытий. Это помогает сравнивать материалы при подборе; значения не являются единым паспортом для всех диаметров ШК и ШК-БА. Параметры поставляемого исполнения согласовывают в спецификации.

Температуру длительной эксплуатации и максимальный кратковременный нагрев необходимо различать. Если для рукава указан рабочий режим около 1000 °C и кратковременный пик 1100 °C, это не означает допустимость постоянной работы при 1100 °C. Еще более высокие значения, встречающиеся у отдельных специальных материалов, также не следует переносить на весь ассортимент.

Для расчета важна температура непосредственно на поверхности рукава. Температура нагреваемой заготовки, пламени или внутренней зоны печи может существенно отличаться от температуры изоляции. Учитывают прямой контакт с горячим металлом, тепловое излучение, длительность цикла, движение воздуха и охлаждение узла.

Шнур-чулок создает теплозащитную оболочку, но не гарантирует определенную температуру кабеля внутри при любых условиях. Результат зависит от теплового потока, толщины изоляции, времени воздействия и допустимой температуры самого кабеля. Для ответственных узлов режим проверяют на образце в реальных условиях.

Теплоизоляционные свойства готового шнура связаны с сочетанием волокон и удерживаемого между ними воздуха. Коэффициент теплопроводности нельзя назначить одной цифрой для всех чулков: он меняется с температурой и структурой изделия. Значения, измеренные для кремнеземного мата или ткани, не являются характеристиками полого плетеного рукава.

Усадочные и предварительно термообработанные нити по-разному ведут себя при первом нагреве. Для исполнений ШК-БА применяются безусадочные нити, однако это обозначение не заменяет численного требования к допустимой усадке при заданной температуре и выдержке. Для узлов с жесткими допусками согласовывают изменение длины и диаметра после нагрева.

Масса погонного метра, толщина стенки и разрывная нагрузка зависят от размера, числа нитей и плотности плетения. Поэтому рукава одинакового номинального диаметра могут отличаться по расходу материала и механическому поведению. Для сравнения предложений следует сопоставлять также эти показатели.

Высококремнеземное волокно отличается хорошей химической стабильностью, в том числе по отношению ко многим органическим соединениям. Однако материал не является универсально химически стойким: плавиковая кислота повреждает кремнезем. При контакте с агрессивной средой совместимость проверяют по ее конкретному составу и рабочей температуре.

При использовании в электротехнических узлах учитывают влагу и загрязнение поверхности. Полый чулок с текстильным плетением не является герметичной оболочкой и сам по себе не защищает от проникновения воды, масла или технологических растворов. Требования к герметизации решают конструкцией узла.

Диэлектрические свойства волокна делают кремнеземные материалы применимыми в теплозащитных и электроизоляционных конструкциях. Однако допустимое напряжение, сопротивление изоляции и электрическая прочность в кВ/мм относятся к конкретному изделию и условиям испытаний. Их нельзя определять только по содержанию SiO₂ или диаметру рукава.

Для изоляции индукторов особенно важны целостность оплетки, межвитковые зазоры, отсутствие загрязнений и исправное охлаждение. Теплостойкий шнур не компенсирует повреждение проводника, нарушение электрических зазоров или перегрев из-за неисправности системы охлаждения.

Шнур устанавливают на отключенном и остывшем оборудовании. Перед монтажом проверяют поверхность детали: заусенцы, острые кромки и загрязнения могут повреждать плетение. Рукав надевают без резких рывков и чрезмерного натяжения, затем закрепляют способом, предусмотренным конструкцией узла.

Пропитки, клеи и покрытия применяют после проверки совместимости с рабочей температурой и требованиями оборудования. При обслуживании осматривают места изгибов и креплений, контролируют целостность оболочки и отсутствие оголенных участков. Работы с волокнистыми материалами выполняют с соблюдением требований ТУ и правил охраны труда предприятия.
